类 ADC -- 模数转换

构建对象

class ADC.ADC(Pin)

创建与设定引脚关联的ADC对象。这样您就可以读取该引脚上的模拟值。

• Pin - ADC在专用引脚上可用，ESP32可用引脚有：IO39、IO36、IO35、IO33、IO34、IO32。掌控板的ADC引脚有P0、P1、P2、P3、P4、P10。

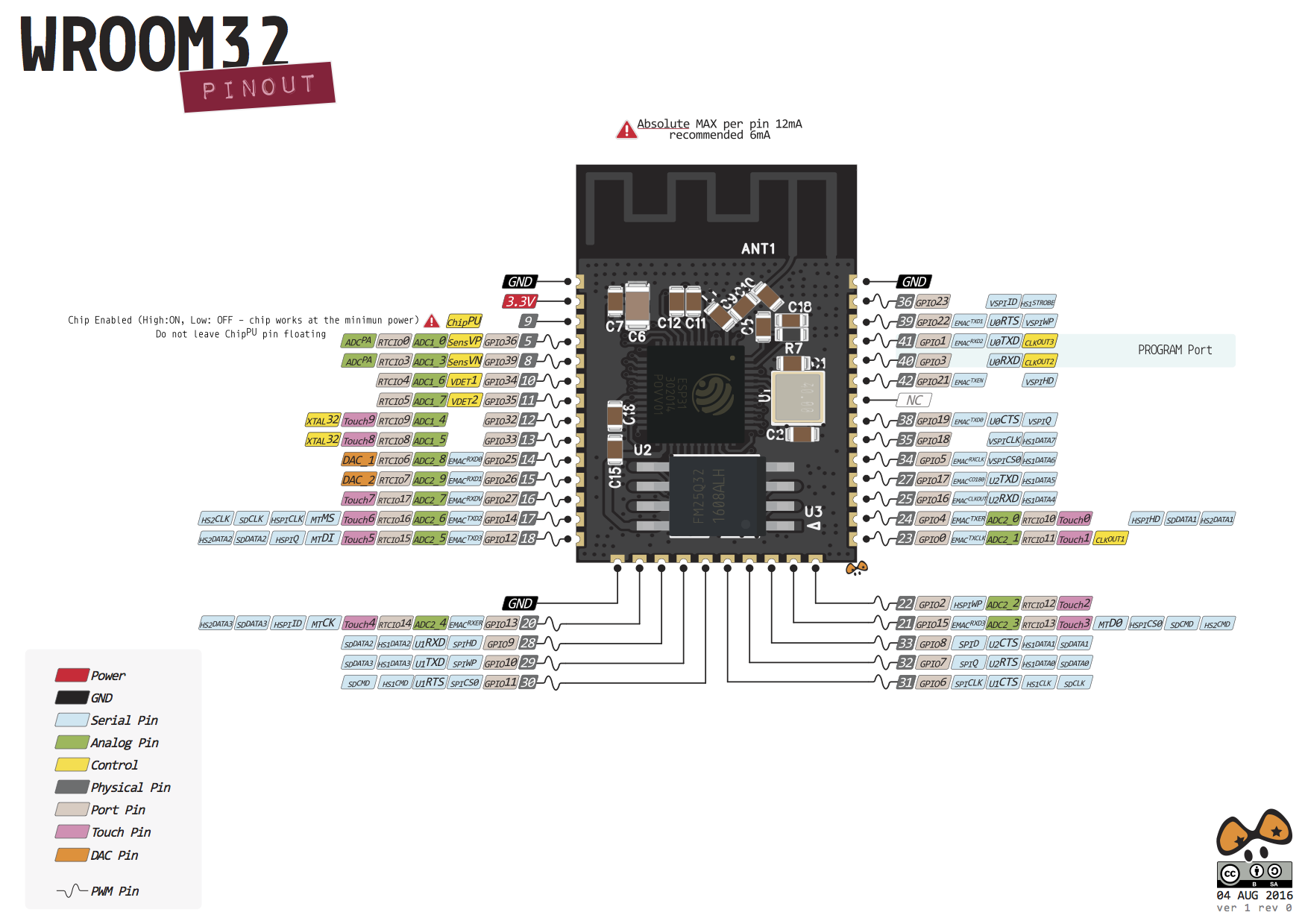

详细引脚定义可查阅 ESP32引脚功能表. 和 掌控板引脚定义 章节。

示例:

from machine import ADC, Pin

adc = ADC(Pin(33))      # create an ADC object

方法

ADC.read()

读取ADC并返回读取结果。

ADC.atten(db)

该方法允许设置ADC输入的衰减量。这允许更宽的可能输入电压范围，但是以精度为代价（相同的位数现在表示更宽的范围）。在未设置atten(),默认为0DB衰减。可能的衰减选项包括：

• db

  宏定义	衰减量	数值	满量程电压
  ADC.ATTN_0DB	0dB衰减	0	1V
  ADC.ATTN_2_5DB	2.5dB衰减	1	1.5V
  ADC.ATTN_6DB	6dB衰减	2	2V
  ADC.ATTN_11DB	11dB衰减	3	3.3V

ADC.width(bit)

设置数据宽度(分辨率)。ADC的分辨率是指能够将采集的模拟信号转化为数字信号的精度，通常我们用“位”来表述，比如8位就是指ADC可以将制定量程内的电压信号，分别对应到0 - 2^8-1,即 0-255这256个数字上。分辨率位数越高，能够表示的也就越精确，信息丢失的也就越少。

• bit - 宽度选项有:

  宏定义	数值	满量程
  ADC.WIDTH_9BIT	0	0x1ff(511)
  ADC.WIDTH_10BIT	1	0x3ff(1023)
  ADC.WIDTH_11BIT	2	0x7ff(2047)
  ADC.WIDTH_12BIT	3	00xfff(4095)

示例:

from machine import ADC, Pin

adc = ADC(Pin(34))      # create an ADC object
adc.atten(adc.ATTN_11DB)   # set 3.3V Range
x = adc.read()
print(x)

常量

衰减比

ADC.ATTN_0DB

ADC.ATTN_2_5DB

ADC.ATTN_6DB

ADC.ATTN_11DB

数据宽度

ADC.WIDTH_9BIT

ADC.WIDTH_10BIT

ADC.WIDTH_11BIT

ADC.WIDTH_12BIT
